常用RFID卡知识-S70卡结构

S70卡属于14443A协议中的卡片，S70容量比S50大，有4K byte(字节)的存储空间，有32个小扇区和8个大扇区。小扇区的结构为：每扇区有4块，每块16个字节，一共64字节，其中第3块为控制块，包含密钥和控制字节；大扇区的结构为：每扇区16块，每块16个字节，一共256字节，第15块为控制块，包含密钥和控制字节；详细介绍如下:

一、特性

4K字节, 共40个扇区，前32个扇区中，每个扇区4个数据块，后8个扇区中，每个扇区16个数据块，每个数据块16个字节；
每个扇区有独立的一组密码及访问控制；
每张卡有唯一序列号，为32位；
具有防冲突机制，支持多卡操作；
无电源，自带天线，内含加密控制逻辑和通讯逻辑电路；
数据保存期为10年，可改写10万次，读无限次；
工作温度：-20℃~50℃(湿度为90%)；
工作频率：13.56MHZ；
通信速率：106 KBPS；
读写距离：10 cm以内（与读写器有关）。

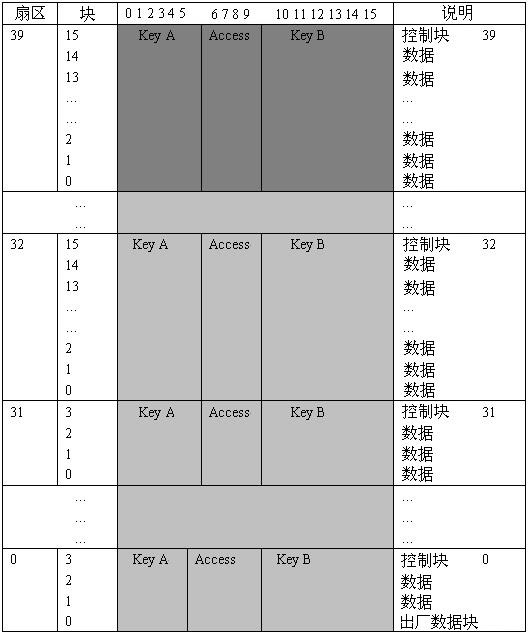

二、存储结构

4K字节, 共40个扇区，前32个扇区中，每个扇区4个数据块，后8个扇区中，每个扇区16个数据块，每个数据块16个字节。第0区的第0块为出厂数据块，厂商在出厂商写入并锁定，无法再改，该块的第0~3字节为卡序列号，全球唯一。
