MIFARE_Ultralight卡结构说明

1.概述

UltraLight卡是一种512位非接触式IC卡。

2.电气特性

  容量为512位，分为16块，每块4个字节

  每页可编程锁定只读功能

  32位用户可定义的一次性编程区域

  384位用户读、写区域

  数据可保留2年，可循环改写1000次

  唯一的7字节序列号

  工作频率：13.56MHZ

  通信速率：106KB波特率

  防 冲 突：同一时间可处理多张卡

  读写距离：在100mm以内（与天线有关）

  卡内无需电源

3.存储结构

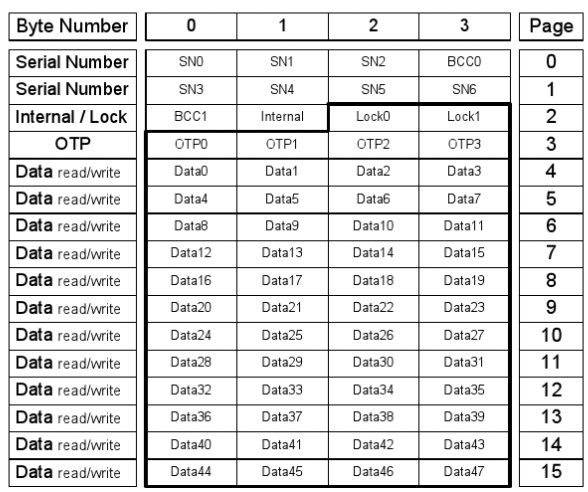

UltraLight卡共512位，分为16块，每块为4个字节。存储结构如下：

（1）  第0、1块存放着卡的序列号等信息，只可读。依据ISO/IEC14443-3 校验位计算如下：

BCC0=CT⊕SN0⊕SN1⊕SN2

BCC1=SN3⊕SN4⊕SN5⊕SN6

（2）  第2块为LOCK BYTES, 设置字节2和字节3对应的位可以将从第3块到15块单独地锁定为只读区域。

  Lock0

  Lock1

Lx  锁定X块为只读

BLX   锁定对应的Lx位

注意：一旦block-locking(BLX)位被设置为锁定配置，对应的内存区域将被冻结。如：BL15-10 设置为1，则L15到L10再也不能改变。

Lock0和Lock1可以通过写命令来设置，写入的内容与当前内容进行位或操作得到新的内容，初始值为0。该过程是不可逆转的。如果有一个位被置为1，就再也不能置为0。

（3）  第3页为OTP，即一次性编程，初始值为0。可以通过写命令来改变它的值，写入的值和当前值进行位或操作得到新的值。这个过程是不可逆转的。如果一个位被置为1，将再也不能置回0。

注意：该内存区域可以用作最大值为32的一次性计数器。

（4）  第4到15块为用户读/写区域，初始值为0。
